OPIS

Reduktory centralne typu RC …-30 S są reduktorami jednostopniowymi, bezdźwigniowymi o zmiennej regulacji ciśnienia wylotowego, przystosowanymi do przyłączania do zbieraczy butli z gazami i zasilania sieci rurociągów. Reduktory te zapewniają samoczynne utrzymanie ciśnienia wylotowego niezależnie od zmian ciśnienia wlotowego. Spadek ciśnienia wylotowego może nastąpić dopiero gdy ciśnienie wlotowe obniży się do wartości ok. 2-krotnego ciśnienia wylotowego. Reduktory są wyposażone w zawory bezpieczeństwa przez które, przy wzroście ciśnienia wylotowego powyżej dopuszczalnego, zostaje wypuszczony na zewnątrz nadmiar gazu z komory ciśnienia wylotowego. W zależności od przeznaczenia i parametrów technicznych, reduktory różnią się. konstrukcyjnie budową oraz wymiarami elementów składowych i przyłączeniowych. Maksymalne ciśnienia wlotowe i wylotowe reduktorów oznaczone są na manometrach czerwoną kresą.

ZASTOSOWANIE

Reduktory przeznaczone są do redukcji (obniżania) ciśnienia gazu pobieranego z baterii butli do wymaganego ciśnienia w sieci rurociągu. Reduktory RCT-30 S przeznaczone są do wyposażania central tlenowych przy zasilaniu większej ilości stanowisk spawalniczych jak również zasilania urządzeń o dużym poborze tlenu.

SKŁAD KOMPLETU

W skład kompletu reduktora wchodzi:

  • Reduktor l szt.
  • Opakowanie: skrzynka drewniana I szt.

Zdjęcie poglądoweIndeks Typ reduktoraRodzaj gazu Gwint na wlocieZnamionowe ciśnienie wlotowe bar [MPa]Zakres ciśnień wylotowych bar [MPa]Znamimonowa przepustowość [m3/h]Rozstaw króćców [mm]Gwint na wylocieUlotka Techniczna

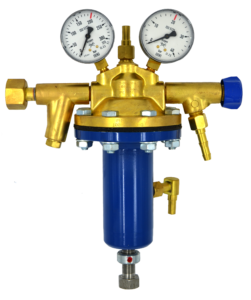

W232-5804-150W232-5804
RCT-20/100-Z		TLEN
G 3/4		200 (20)2 – 20
(0,2 – 2)		1002668-G 3/8
(końcówka do węża)		podglad_50

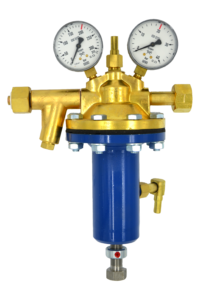

W232-5803-1-150W232-5803
RCT-20/100		TLEN
G 3/4		200 (20)2 – 20
(0,2 – 2)		100220G 3/4podglad_50

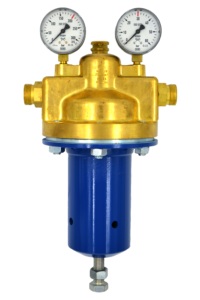

W232-5403-4-150W232-5403
RCT-30S		TLEN
M 30×2		200 (20)2 – 30
(0,2 – 3)		220208M 30×2podglad_50

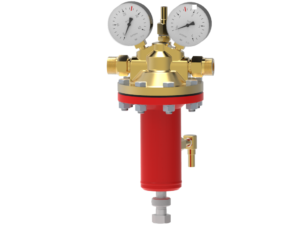

RCA-15_150W232-5812
RCA-1,5		ACETYLEN
G 3/4		25 (2,5)0,1 – 1,1
(0,01 – 0,11)		15157G 3/4podglad_50

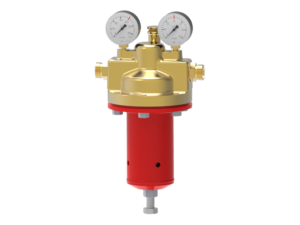

RCW-30S_150W232-5421
RCW-30S		WODÓR
M 30×2		200 (20)2 – 30
(0,2 – 3)		250208M 30×2podglad_50
RCPs - 30S; RCArg - 30S; RCAz - 30SW232-5431
RCPs-30S		SPRĘŻONE
POWIETRZE
M 30×2		200 (20)2 – 30
(0,2 – 3)		220208M 30×2podglad_50
RCPs - 30S; RCArg - 30S; RCAz - 30SW232-5461
RCArg-30S		ARGON
M 30×2		200 (20)2 – 30
(0,2 – 3)		160208M 30×2podglad_50
RCKW - 20_60W232-5471
RCKW-30S		DWUTLENEK WĘGLA
M 30×2		185 (18,5)2 – 30
(0,2 – 3)		160208M 30×2podglad_50
RCPs - 30S; RCArg - 30S; RCAz - 30SW232-5442
RCAz-30S		AZOT
M 30×2		200(20)2 – 30
(0,2 – 3)		220208M 30×2podglad_50
RCPs - 20_100; RCAz - 20_100; RCArg - 20_100; RCHe - 20_100;W232-5831
RCPs-20/100		SPRĘŻONE
POWIETRZE
G 3/4		200 (20)2 – 20
(0,2 – 2)		100220G 3/4podglad_50
RCKW - 20_60W232-5871
RCKW-20/60		DWUTLENEK
WĘGLA
G 3/4		185 (18,5)2 – 20
(0,2 – 2)		60220G 3/4podglad_50
RCW - 20_100W232-5821
RCW-20/100		WODÓR
G 3/4		200 (20)2 – 20
(0,2 – 2)		100220G 3/4podglad_50
RCPs - 20_100; RCAz - 20_100; RCArg - 20_100; RCHe - 20_100;W232-5841
RCAz-20/100		AZOT
G 3/4		200(20)2 – 20
(0,2 – 2)		100220G 3/4podglad_50
RCPs - 20_100; RCAz - 20_100; RCArg - 20_100; RCHe - 20_100;W232-5861
RCArg-20/100		ARGON
G 3/4		200(20)2 – 20
(0,2 -2)		100220G 3/4podglad_50
RCPs - 20_100; RCAz - 20_100; RCArg - 20_100; RCHe - 20_100;W232-5891
RCHe-20/100		Hel
G 3/4		200 (20)2 -20
(0,2 -2)		100220G 3/4podglad_50
RCGP - 1,5_10W232-5851
RCGP-1,5/10		PROPAN-BUTAN G 3/415 (1,5)0,1 – 1,5
(0,01 – 0,15)		10220G 3/4podglad_50
