OPIS
Reduktory sieciowe typu RS…….R pozwalają na obniżenie ciśnienia gazów pobieranych z sieci i pomiar ich wypływu na wylocie reduktora. Reduktory te, w miejsce manometru ciśnienia wylotowego, wyposażone są w rotametry przepływu gazu wyskalowane w dm3/min w jednej lub w dwóch podziałkach.
ZASTOSOWANIE
Reduktory sieciowe z rotametrem stosowane są przede wszystkim do prac spawalniczych np. przy spawaniu w osłonach gazów ochronnych: dwutlenku węgla i argonu. Przy spawaniu w osłonie argonu i dwutlenku węgla, reduktory posiadają wymagane przepustowości podane w tabeli.
SKŁAD KOMPLETU
W skład kompletu reduktora wchodzi:
- Reduktor l szt.
- Uszczelka zapasowa l szt.
- Opakowanie: pudełko tekturowe l szt.
Zdjęcie poglądowe | Indeks Typ Reduktora | Rodzaj gazu Gwint na wylocie | Znamionowe ciśnienie wlotowe bar [MPa] | Zakres ciśnień wylotowych bar [MPa] | Znamionowa przepustowość [m3/h] | Gwint Końcówka [mm] | Ulotka techniczna | eSklep |
---|---|---|---|---|---|---|---|---|

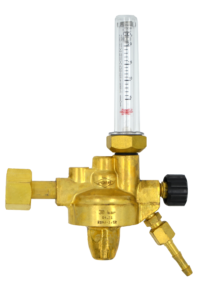

![]() | W222-9170 RSNd-1,5R | DWUTLENEK WĘGLA G 3/4 | 30 (3) | 1,5 ± 0,07 (0,15 ± 0,007) | 0,3 – 1,2 | G 1/4 6,3 | POBIERZ | |
![]() | W222-9160 RSNa-1,5R | ARGON G 3/4 | 30 (3) | 1,5 ± 0,07 (0,15 ± 0,007) | 0,3 – 1,2 | G 1/4 6,3 | POBIERZ | |

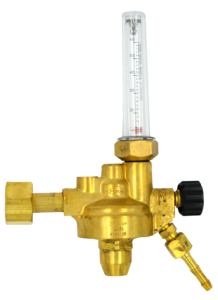

![]() | W222-9161 RSNa-3R | ARGON G 3/4 | 30 (3) | 3 ± 0,15 (0,3 ± 0,015) | 0,84 – 3,6 | G 1/4 6,3 | POBIERZ | |

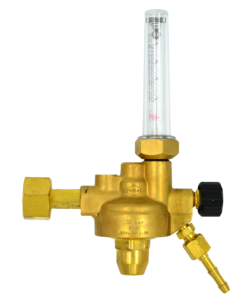

![]() | W222-9162 RSNa/Nd-1,5R | ARGON, DWUTLENEK WĘGLA G 3/4 | 30 (3) | 1,5 ± 0,07 (0,15 ± 0,007) | 0,3 – 1,2 | G 1/4 6,3 | POBIERZ | |

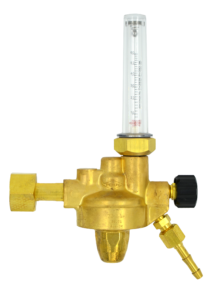

![]() | W222-9140 RSN-3R | AZOT G 3/4 | 30 (3) | 3 ± 0,15 (0,3 ± 0,015) | 0,48 – 3,6 | G 1/4 6,3 | POBIERZ | |

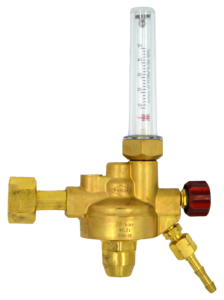

![]() | W222-9120 RSH-3R | WODÓR G 3/4 | 30 (3) | 3 ± 0,15 (0,3 ± 0,015) | 0,6 – 3 | G 1/4 6,3 | POBIERZ | |

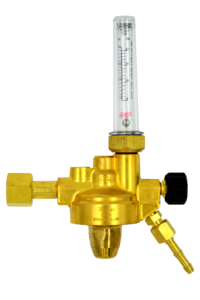

![]() | ZJ21-2005 RSNa/Nd-1,5R | ARGON, DWUTLENEK WĘGLA W 21,8 x 1/14″ | 30 (3) | 1,5 ± 0,07 (0,15 ± 0,007) | 5 – 20 | G 1/4 6,3 | POBIERZ |
OPIS
Reduktory sieciowe typu RS są reduktorami jednostopniowymi, bezdźwigniowymi dostosowanymi do przyłączenia do sieci rurociągów na stanowiskach pracy. Reduktory te posiadają tylko manometr ciśnienia wylotowego (roboczego) oraz wyposażone są w zawór odcinający z końcówką do węża gumowego o średnicy wewnętrznej ø=6.3 mm.
ZASTOSOWANIE
Reduktory przeznaczone są do redukcji (obniżania) ciśnienia gazu pobieranego z rurociągu do żądanego ciśnienia wylotowego (roboczego). Reduktory sieciowe zapewniają utrzymanie ciśnienia wylotowego na stałym poziomie przez likwidowanie wahań ciśnienia rurociągu i wpływu na parametry przy zasilaniu stanowiska pracy.
SKŁAD KOMPLETU
W skład kompletu reduktora wchodzi:
- Reduktor l szt.
- Opakowanie: pudełko tekturowe l szt.
Zdjęcie poglądowe | Indeks Typ reduktora | Znamionowe ciśnienie wlotowe bar [MPa] | Zakres ciśnień wylotowych bar [MPa] | Znamionowa przepustowość [m3/h] | Gwint nakrętki na wlocie | Gwint Końcówka [mm] | Ulotka techniczna | eSklep |
---|---|---|---|---|---|---|---|---|
W222-7310 RSA-0,15-z | 4 – 25 (0,4 – 2,5) | 0,1 – 1,5 (0,01 – 0,15) | 5 | G 3/4 | G3/8 LH 8 | POBIERZ | ||
W222-7450 RSP-0,15-z | 4 – 15 (0,4 – 1,5) | 0,1 – 1,5 (0,01 – 0,15) | 4 | G 3/4 | G3/8 LH 8 | POBIERZ | ||
W222-7601 RST-1 | 30 (3) | 0,5 – 10 (0,05 – 1) | 10 | G 3/4 | G1/4 6,3 | POBIERZ | ||
W222-7631 RSPs-1 | 30 (3) | 0,5 – 10 (0,05 – 1) | 10 | G 5/8 zewnętrzny | G1/4 6,3 | POBIERZ | ||
OPIS
Reduktory sieciowe ze wskaźnikami manometrycznymi pozwalają na obniżenie ciśnienia gazów pobieranych z sieci i pomiar ich wypływu na wylocie reduktora. Reduktory te, w miejsce manometru ciśnienia wylotowego, wyposażone są we wskaźniki manometryczne przepływu gazu wyskalowane w dm3/min w dwóch podziałkach tj. dla argonu i dwutlenku węgla. Maksymalne ciśnienie przy przepływie 20 dm3/min wynosi 2,5 bar (0,25 MPa).
ZASTOSOWANIE
Reduktory sieciowe ze wskaźnikiem manometrycznym stosowane są do prac spawalniczych przy spawaniu w osłonach gazów ochronnych: dwutlenku węgla i argonu. Przy spawaniu w osłonie argonu i dwutlenku węgla, reduktory posiadają wymagane przepustowości tj. max 20 dm3/min.
SKŁAD KOMPLETU
W skład kompletu reduktora wchodzi:
- Reduktor 1 szt.
- Uszczelka zapasowa 2 szt.
- Opakowanie: pudełko tekturowe 1 szt.
Zdjęcie poglądowe | Indeks Typ reduktora | Znamionowe ciśnienie wlotowe bar [MPa] | Zakres ciśnień wylotowych bar [MPa] | Znamionowa przepustowość [dm3/min] | Gwint nakrętki na wlocie | Gwint Końcówka | eSklep |
---|---|---|---|---|---|---|---|
W222-9060 RSNa/Nd-2,5WM | 30 (3) | 0 -2,5 (0 – 0,25) | 0 – 20 | G 3/4 | G 1/4 4/6,3 | ||
ZJ22-2005 RSNa/Nd-2,5WM | 30 (3) | 0 – 2,5 (0-0,25) | 0 – 20 (0 – 1,2) | W 21,8×1/14” | G 1/4 4 / 6,3 |
