OPIS
Reduktory butlowe jednostopniowe typu RB …-3-z są reduktorami bezdźwigniowymi o zmiennej regulacji ciśnienia wylotowego. Reduktory te pozwalają na obniżenie ciśnienia gazów pobieranych z butli do wymaganego ciśnienia wylotowego (roboczego) oraz zapewniają samoczynne utrzymanie tego ciśnienia na możliwie stałym poziomie niezależnie od zmian ciśnienia wlotowego.
ZASTOSOWANIE
Reduktory typu RB …-3-z mają zastosowanie do wszystkich najczęściej spotykanych prac spawalniczych: do spawania blach o grubości do 20 mm, do cięcia blach o grubości do 200 mm oraz innych procesów, jak podgrzewanie, lutowanie, opalanie itp. Wszystkie reduktory mogą być wykorzystywane do różnych procesów przemysłowych, jeśli stawiane wymagania są zgodne z danymi technicznymi.
SKŁAD KOMPLETU
W skład kompletu reduktora wchodzi: reduktor wg tabeli 1 szt., uszczelka zapasowa (pierścień) 2 szt., opakowanie: pudełko tekturowe 1 szt.
ZDJĘCIE POGLĄDOWE INDEKS /
TYP REDUKTORARODZAJ GAZU /
GWINT NA WLOCIEZNAMIONOWE
CIŚNIENIE WLOTOWE
BAR [ mpA]ZAKRES CIŚNIEŃ
WYLOTOWYCH
bar [Mpa]ZNAMIONOWA
PRZEPUSTOWOŚĆ
[M3/H]GWINT /
KOŃCÓWKAUlotka
TechnicznaeSKLEP
W212-7701
RBT-1-zTLEN
G 3/4200 (20) 0,5 ÷ 10
(0,05 ÷ 1) 30 G 1/4
6,3 mm POBIERZ e-Sklep
W212-7711
RBA-0,15-zACETYLEN
jarzmo25 (2,5) 0,1 ÷ 1,5
(0,01 ÷ 0,15)5 G 3/8 LH
8 mm POBIERZ e-Sklep
W212-7721
RBW-0,3-zWODÓR
W 21,8 x 1/14″ LH200 (20) 0,1 ÷ 3
(0,01 ÷ 0,3)15 G 3/8 LH
8 mm POBIERZ e-Sklep
W212-7722
RBW-1-zWODÓR
W 21,8 x 1/14″ LH200 (20) 2 ÷ 30
(0,2 ÷ 3)30 G 1/4
6,3 mm POBIERZ e-Sklep
W212-7732
RBPs-0,3-zSPRĘŻONE POWIETRZE
G 5/8 (zewnętrzny)200 (20) 0,1 ÷ 3
(0,01 ÷ 0,3) 6 G 3/8
8 mm POBIERZ e-Sklep
W212-7731
RBPs-1-zSPRĘŻONE POWIETRZE
G 5/8 (zewnętrzny)200 (20) 0,5 ÷ 10
(0,05 ÷ 1) 30 G 1/4
6,3 mm POBIERZ e-Sklep
W212-7741
RBAz-0,3-zAZOT
W 24,32 x 1/14″200 (20) 0,1 ÷ 3
(0,01 ÷ 0,3) 6 G 3/8
8 mm POBIERZ e-Sklep
W212-7742
RBAz-1-zAZOT
W 24,32 x 1/14″200 (20) 0,5 ÷ 10
(0,05 ÷ 1) 30 G 1/4
6,3 mm POBIERZ e-Sklep
W212-7751
RBGP-0,15-zPROPAN-BUTAN
W 21,8 x 1/14″ LH15 (1,5) 0,1 ÷ 1,5
(0,01 ÷ 0,15) 4 G 3/8
8 mm POBIERZ e-Sklep
W212-7761
RBArg-0,3-zARGON
W 21,8 x 1/14″ 200 (20) 0,1 ÷ 3
(0,01 ÷ 0,3)6 G 3/8
8 mm POBIERZ e-Sklep
W212-7762
RBArg-1-zARGON
W 21,8 x 1/14″ 200 (20) 0,5 ÷ 10
(0,05 ÷ 1) 30 G 1/4
6,3 mm POBIERZ e-Sklep
W212-7771
RBKW-0,15-zDWUTLENEK WĘGLA
W 21,8 x 1/14″185 (18,5) 0,1 ÷ 1,5
(0,01 ÷ 0,15)2,5 G 3/8
8 mm POBIERZ e-Sklep
W212-7772
RBKW-1-zDWUTLENEK WĘGLA
W 21,8 x 1/14″185 (18,5) 0,5 ÷ 10
(0,05 ÷ 1) 15 G 1/4
6,3 mm POBIERZ e-Sklep
W212-7791
RBHe-0,3-zHEL
W 21,8 x 1/14″200 (20) 0,1 ÷ 3
(0,01 ÷ 0,3)6 G 1/4
6,3 mm POBIERZ e-Sklep
W212-7792
RBHe-1-zHEL
W 21,8 x 1/14″200 (20) 0,5 ÷ 10
(0,05 ÷ 1) 30 G 1/4
6,3 mm POBIERZ e-Sklep
OPIS
Reduktory butlowe jednostopniowe typu RB …-3-z są reduktorami bezdźwigniowymi o zmiennej regulacji ciśnienia wylotowego. Reduktory te pozwalają na obniżenie ciśnienia gazów pobieranych z butli do wymaganego ciśnienia wylotowego (roboczego) oraz zapewniają samoczynne utrzymanie tego ciśnienia na możliwie stałym poziomie niezależnie od zmian ciśnienia wlotowego.
ZASTOSOWANIE
Reduktory typu RB …-3-z mają zastosowanie do wszystkich najczęściej spotykanych prac spawalniczych: do spawania blach o grubości do 20 mm, do cięcia blach o grubości do 200 mm oraz innych procesów, jak podgrzewanie, lutowanie, opalanie itp. Wszystkie reduktory mogą być wykorzystywane do różnych procesów przemysłowych, jeśli stawiane wymagania są zgodne z danymi technicznymi.
SKŁAD KOMPLETU
W skład kompletu reduktora wchodzi: reduktor wg tabeli 1 szt., uszczelka zapasowa (pierścień) 2 szt., opakowanie: pudełko tekturowe 1 szt.
Zdjęcie poglądowe | INDEKS TOWARU/ TYP REDUKTORA | RODZAJ GAZU/ GWINT NA WYLOCIE | ZNAMIONOWE CIŚNIENIE WLOTOWE bar [MPa] | ZAKRES CIŚNIEŃ WYLOTOWYCH bar [MPa] | ZNAMIONOWA PRZEPUSTOWOŚĆ [ m3/h] | GWINT/ KOŃCÓWKA mm | Ulotka Techniczna | eSKLEP |
---|---|---|---|---|---|---|---|---|
![]() | W212-8201 RBT-3-z | TLEN G 3/4 | 200 (20) | 2 ÷ 30 (0,2 ÷ 3) | 40 | G 1/4 6,3 mm | POBIERZ | e-Sklep |
![]() | W212-8223 RBW-3-z | WODÓR W 21,8 x 1/14″ LH | 200 (20) | 2 ÷ 30 (0,2 ÷ 3) | 40 | G 1/4 LH 6,3 mm | POBIERZ | e-Sklep |
![]() | W212-8231 RBPs-3-z | SPRĘŻONE POWIETRZE G 5/8 (zewnętrzny) | 200 (20) | 2 ÷ 30 (0,2 ÷ 3) | 40 | G 1/4 6,3 mm | POBIERZ | e-Sklep |
![]() | W212-8241 RBAz-3-z | AZOT W 24,32 x 1/14″ | 200 (20) | 2 ÷ 30 (0,2 ÷ 3) | 40 | G 1/4 6,3 mm | POBIERZ | e-Sklep |
![]() | W212-8261 RBArg-3-z | ARGON W 21,8 x 1/14″ | 200 (20) | 2 ÷ 30 (0,2 ÷ 3) | 40 | G 1/4 6,3 mm | POBIERZ | e-Sklep |
![]() | W212-8271 RBKW-3-z | DWUTLENEK WĘGLA W 21,8 x 1/14″ | 185 (18,5) | 2 ÷ 30 (0,2 ÷ 3) | 40 | G 1/4 6,3 mm | POBIERZ | e-Sklep |
![]() | W212-8291 RBHe-3-z | HEL W 21,8 x 1/14″ | 200 (20) | 2 ÷ 30 (0,2 ÷ 3) | 40 | G 1/4 6,3 mm | POBIERZ | e-Sklep |
![]() | W212-9400 RBT-4-z | TLEN G 3/4 | 200 (20) | 2 ÷ 40 (0,2 ÷ 4) | 40 | G 1/4 6,3 mm | POBIERZ | e-Sklep |
![]() | W212-9420 RBW-4-z | WODÓR W 21,8 x 1/14″ LH | 200 (20) | 2 ÷ 40 (0,2 ÷ 4) | 40 | G 1/4 LH 6,3 mm | POBIERZ | e-Sklep |

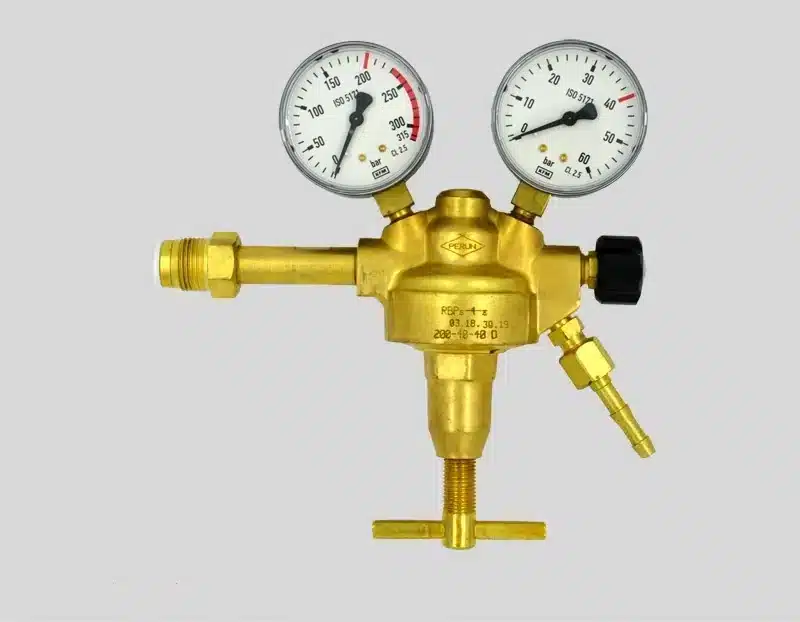

![]() | W212-9430 RBPs-4-z | SPRĘŻONE POWIETRZE G 5/8 (zewnętrzny) | 200 (20) | 2 ÷ 40 (0,2 ÷ 4) | 40 | G 1/4 6,3 mm | POBIERZ | e-Sklep |

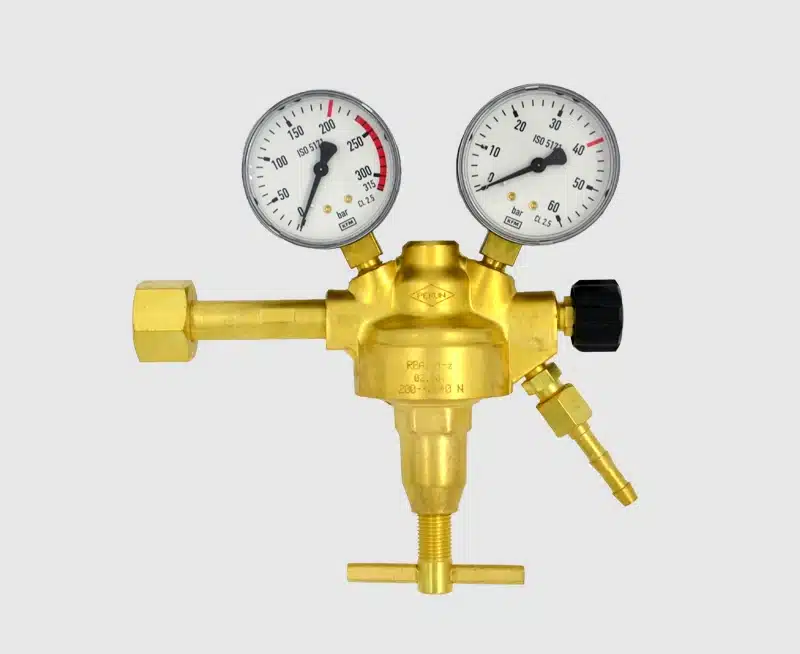

![]() | W212-9440 RBAz-4-z | AZOT W 24,32 x 1/14″ | 200 (20) | 2 ÷ 40 (0,2 ÷ 4) | 40 | G 1/4 6,3 mm | POBIERZ | e-Sklep |

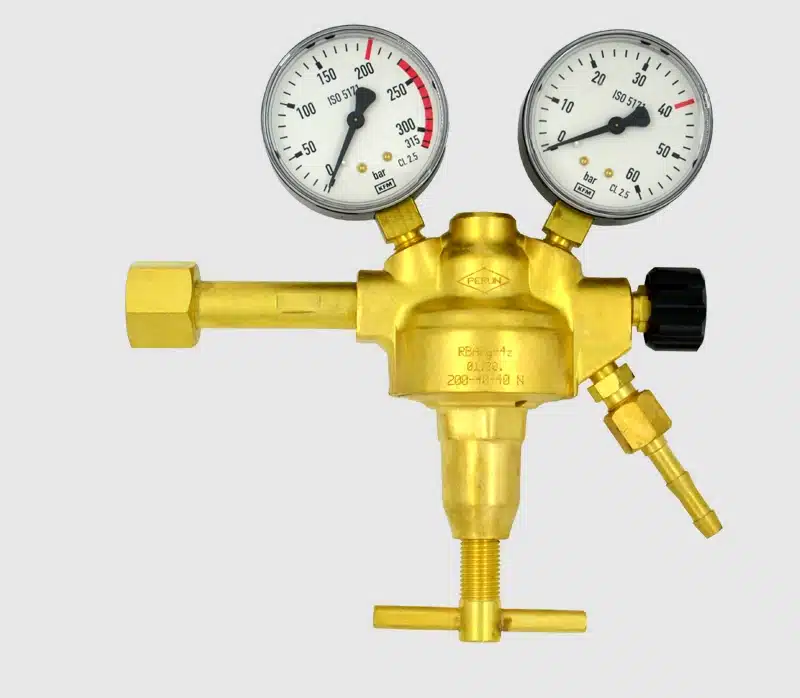

![]() | W212-9460 RBArg-4-z | ARGON W 21,8 x 1/14″ | 200 (20) | 2 ÷ 40 (0,2 ÷ 4) | 40 | G 1/4 6,3 mm | POBIERZ | e-Sklep |

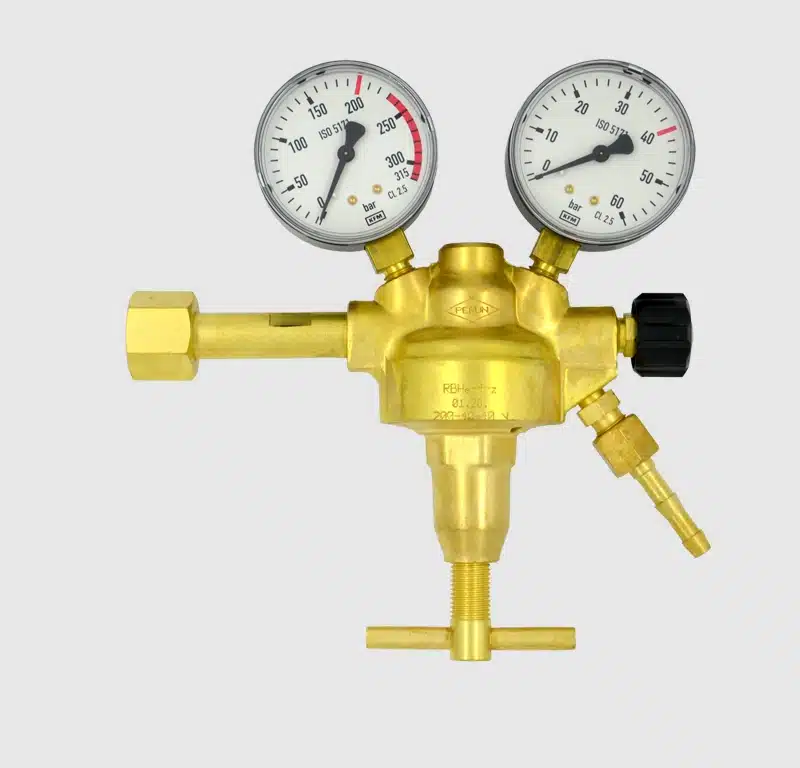

![]() | W212-9490 RBHe-4-z | HEL W 21,8 x 1/14″ | 200 (20) | 2 ÷ 40 (0,2 ÷ 4) | 40 | G 1/4 6,3 mm | POBIERZ | e-Sklep |
