Kluczowe elementy stanowiska spawalniczego – Każde stanowisko do spawania gazowego musi być wyposażone w odpowiedni palnik, reduktor butlowy, bezpiecznik gazowy (odcinający), butlę z gazem oraz węże spawalnicze. To właśnie te elementy gwarantują bezpieczny i stabilny przebieg procesu spawania czy cięcia. Jak podkreśla branżowy przewodnik, „w skład stanowiska do spawania gazowego wchodzi: palnik, reduktory butlowe, bezpieczniki, butle z gazami, węże i zestaw części do palnika”. Dobór właściwych komponentów pozwala kontrolować ciśnienie i przepływ gazu, co z kolei zapewnia równomierne, powtarzalne spoiny i chroni przed niekontrolowanym wypływem gazu.
Rodzaje palników gazowych
Palniki gazowe różnią się zarówno sposobem mieszania gazów, jak i przeznaczeniem. Najpopularniejsze są palniki inżektorowe, które zasysają gaz palny (acetylen lub propan) przy pomocy tlenu wtłaczanego pod wyższym ciśnieniem. Dzięki temu palnik inżektorowy gwarantuje stabilny płomień przy właściwych parametrach. Rzadziej stosuje się palniki bezinżektorowe, gdzie oba gazy podawane są pod tym samym ciśnieniem i mieszają się już w korpusie palnika lub poza nim (wymagają specjalnych reduktorów równoprężnych).
Do konkretnych zadań stosuje się palniki o określonym przeznaczeniu.
Najistotniejsze typy palników gazowych to:
- Palniki uniwersalne – stosowane głównie do spawania i cięcia stali. Dodatkowo są wykorzystywane do lutowania i podgrzewania.
- Palniki do cięcia acetylenowo-tlenowe – zoptymalizowane pod cięcie stali węglowych, wykorzystują acetylen jako gaz palny ze względu na szybkie nagrzewanie.
- Palniki do cięcia propanowo-tlenowe – podobne do acetylenowych, ale z tańszym gazem propanowym, używane do cięcia stali niskostopowych.
- Palniki bezinżektorowe – mają własny system mieszania bez zasysania gazu; zależnie od dyszy mogą pracować z acetylenem, propanem czy nawet gazem ziemnym.
- Palniki propanowo-powietrzne – w tych palnikach zamiast tlenu używa się powietrza zasysanego przez otwory przy rękojeści; typowe zastosowania to podgrzewanie powierzchni dachów (pap), asfaltu czy usuwanie farb. Uwaga: nazywamy je „propanowo-powietrznymi” – poprawna nazwa świadczy, że gaz propan-butan miesza się tu z otoczeniem, a nie z czystym tlenem.

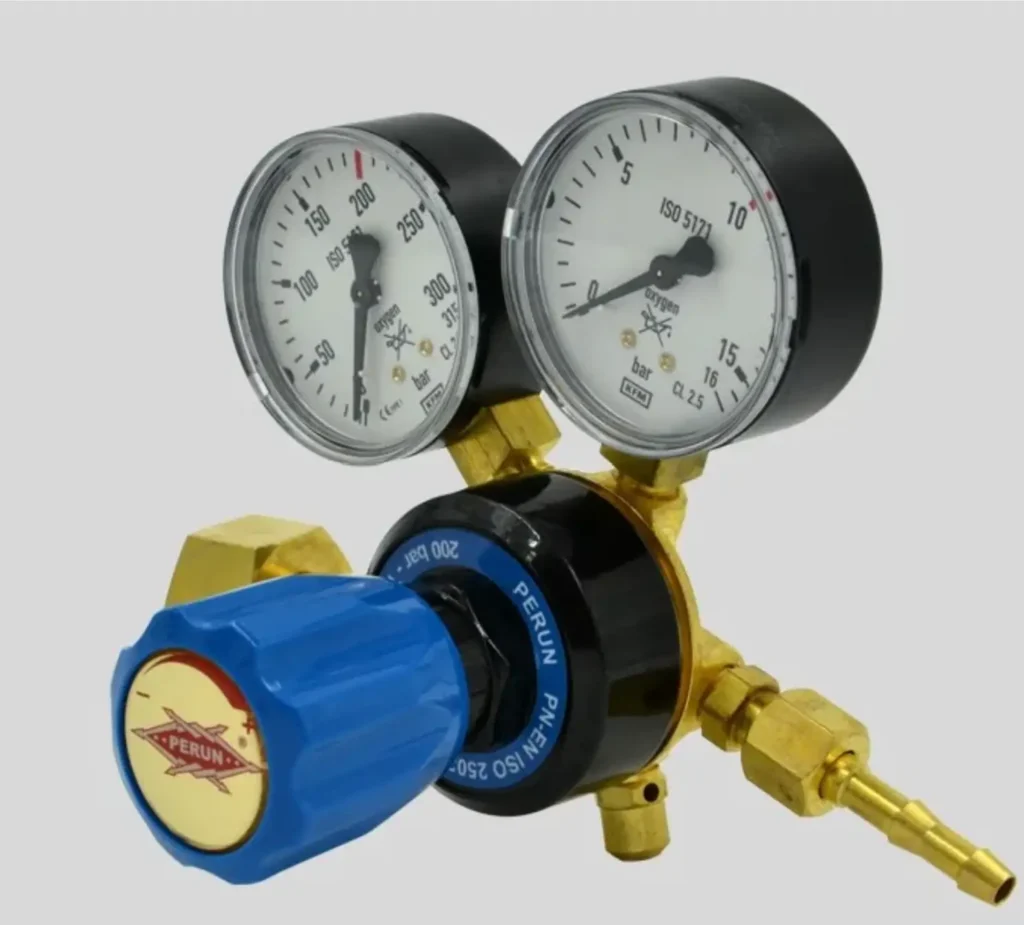

Reduktory gazowe – regulacja i rodzaje
Reduktor gazowy to urządzenie zapewniające stały przepływ gazu o właściwym ciśnieniu. Niezależnie od metody spawania (MIG/MAG, TIG czy procesy gazowe), jego zadaniem jest obniżenie ciśnienia z butli do wartości roboczej i utrzymanie jej na niezmiennym poziomie. W praktyce oznacza to m.in. zamianę bardzo wysokiego ciśnienia butlowego na kilka barów potrzebnych przy spawaniu. Bez reduktora nie bylibyśmy w stanie precyzyjnie dozować gazu osłonowego ani kontrolować jego ilości.
typy reduktorów:
- Jednostopniowe – regulują ciśnienie w jednym kroku. Są proste i bezawaryjne, ale przy dużym zużyciu gazu mogą wykazywać wahania ciśnienia wylotowego. Nadają się do standardowych prac spawalniczych.
- Dwustopniowe – zapewniają dwustopniowe obniżanie ciśnienia (etap pierwszy i drugi), co daje wyjątkową stabilność ciśnienia wylotowego. Są odporne na zamarzanie i polecane do ciężkich prac z dużym poborem gazu (np. przemysł). Mają także dwa zawory bezpieczeństwa, chroniące przed nadmiernym wzrostem ciśnienia na każdym etapie.
- Butlowe z zaworem odcinającym – zawór odcinający na wylocie reduktora umożliwia zamknięcie przepływu gazu.
- Reduktory sieciowe – przystosowane do podłączania do instalacji gazowych (np. stała instalacja w zakładzie), utrzymują stałe ciśnienie pomimo wahań w instalacji.
Dobór reduktora zależy od zastosowanego gazu: inaczej będą wyglądać parametry przy argonie czy CO₂ (dla spawania MIG/MAG), a inaczej przy acetyl lub propanie. Na przykład do spawania MIG/MAG (argon/CO₂) Perun oferuje specjalne reduktory “dwugazowe” z przepływomierzem lub wskaźnikiem – umożliwiają precyzyjną regulację przepływu (do 20 L/min) gazu osłonowego. Dzięki temu spawacz może łatwo ustawić odpowiednie natężenie drutu i ciśnienie gazu dla danej spoiny.
Spawanie metodą MIG/MAG – przegląd zalet i ograniczeń
Metoda MIG/MAG (ang. Metal Inert/Active Gas) to bardzo popularna technika spawania łukiem elektrycznym półautomatycznym. W tym procesie materiał jest stapiany za pomocą ciągle podawanego drutu elektrodowego, osłanianego gazem ochronnym. Wariant MIG używa gazów obojętnych (najczęściej argonu) i jest szczególnie polecany do aluminium i metali nieżelaznych. Wariant MAG stosuje gazy aktywne (CO₂ lub mieszanki Ar/CO₂) i świetnie sprawdza się przy stalach konstrukcyjnych. Półautomat spawalniczy pozwala na łatwe ustawienie prądu i szybkości podawania drutu, co znacznie przyspiesza pracę i minimalizuje odpryski.
Do głównych zalet spawania MIG/MAG należą m.in. wysoka wydajność (automatyczne podawanie drutu i stabilny łuk pozwalają łączyć duże powierzchnie szybko) oraz powtarzalność parametrów (stałe ciśnienie gazu, prądu i prędkość drutu) zapewniają jednolitą jakość spoiny. Inne atuty to wszechstronność materiałowa – argonem spawamy aluminium, CO₂/mieszaninami – różne stale – oraz stosunkowo krótki czas nauki obsługi w porównaniu do innych metod (np. TIG).
Jednak MIG/MAG wymaga użycia butli z gazem, co utrudnia prace w terenie i wiąże się z cięższym zestawem roboczym. Dodatkowo silny wiatr lub przeciąg mogą zaburzać osłonę gazową i powodować porowatość spoiny. Należy też pamiętać, że korzystanie z gazów ochronnych generuje dodatkowe koszty eksploatacyjne. Mimo tych ograniczeń, metoda MIG/MAG jest podstawą produkcji seryjnej i prac warsztatowych, gdzie liczy się szybkość i powtarzalność spawania.

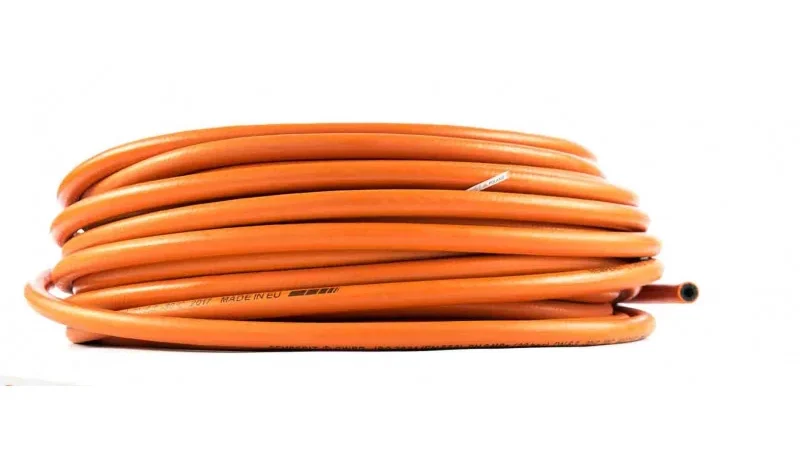

Węże spawalnicze i bezpieczeństwo pracy
Węże spawalnicze to elastyczne przewody łączące butlę z palnikiem lub spawarką. Ich dobór jest kluczowy dla bezpieczeństwa. Jak podaje blog Perun, nieprawidłowy wąż może szybko ulec zużyciu lub pęknąć, co spowoduje wyciek i grozi wybuchem. Dlatego węże dobiera się nie tylko pod względem długości i materiału, ale też – ze względów BHP – według koloru odpowiadającego używanemu gazowi: pomarańczowy dla propan-butan, niebieski dla tlenu, czerwony dla acetylenu. Takie oznaczenie minimalizuje ryzyko pomyłki (np. błędnego podłączenia węża do butli) i poprawia bezpieczeństwo pracy.
Dla bezawaryjnej pracy węże należy regularnie kontrolować i konserwować. Kluczowe zasady to unikanie zagięć i innych uszkodzeń mechanicznych – nawet niewielkie pęknięcie może prowadzić do wycieku gazu. W praktyce wąż powinien być układany luźno i przechowywany w pozycji leżącej, w suchym i wolnym od zanieczyszczeń miejscu. Regularne inspekcje oraz wymiana przestarzałych lub uszkodzonych przewodów to podstawa bezpieczeństwa na stanowisku spawalniczym.
Przestrzeganie zasad użycia zgodnie z przeznaczeniem oraz dbałość o stan techniczny urządzeń to najlepsza gwarancja trwałych i estetycznych spoin. Źródła branżowe jednoznacznie podkreślają, że dopiero kompleksowe podejście (od wysokiej klasy komponentów po ich konserwację) przynosi optymalne efekty w praktyce spawalniczej.
