OPIS
Reduktory butlowe dwustopniowe są reduktorami bezdźwigniowymi o podwójnym układzie redukcji (obniżania) ciśnienia gazu. Reduktory dwustopniowe w porównaniu z reduktorami jednostopniowymi charakteryzują się znacznie większą dokładnością utrzymania ciśnień wylotowych w całym zakresie opróżniania butli. Reduktory mają jednakową konstrukcję, lecz zależnie od rodzaju gazu, dla którego są przeznaczone, maja różne wymiary elementów wewnętrznych i przyłączeniowych. Nakrętki łącznikowe do gazów palnych mają lewe gwinty i są oznaczone nacięciem na sześciokącie.
ZASTOSOWANIE
Reduktory butlowe dwustopniowe służą do obniżania ciśnienia gazów pobieranych bezpośrednio z butli lub baterii butli do wymaganych ciśnień roboczych. Reduktory te stosowane są w przypadkach wysokich wymagań odnośnie dokładnego utrzymania ciśnień roboczych oraz przy większych poborach tlenu i niskich temperaturach otoczenia. Reduktory mogą być stosowane przy zasilaniu palników do cięcia tlenem blach o grubości powyżej 150 mm (2RBT-1, 2RBT-2), przy zasilaniu pistoletów gazowych do metalizacji natryskowej (2RBT-0.3, 2RBA-0,15) jak również w pracach laboratoryjnych.
SKŁAD KOMPLETU
W skład kompletu reduktora typu 2RB… wchodzi:
- Reduktor wg tabeli 1 szt.
- Uszczelka zapasowa: pierścień 2 szt. (z wyjątkiem 2RBA-0,15)
- Opakowanie: pudełko tekturowe 1 szt.
Zdjęcie
poglądowe Indeks
typ reduktora Rodzaj gazu
gwint na wlocie Znamionowe
ciśnienie wlotowe
bar [MPa] Zakres ciśnień
wylotowych
bar [MPa] Znamionowa
przepustowość
[m3/h] Gwint
końcówka [mm] Ulotka
techniczna eSklep
W242-7941
2RBAz-0,3AZOT
W 24,32 x 1/14″200 (20) 0,2 – 3
(0,02 – 0,3)3 G 1/4
6,3
W242-7942
2RBAz-1AZOT
W 24,32 x 1/14″200 (20) 0,5 – 10
(0,05 – 1)30 G 1/4
6,3
W242-7943
2RBAz-0,15AZOT
W 24,32 x 1/14″200 (20) 0,1 – 1,5
(0,01 – 0,15)3 G 1/4
6,3
W242-7961
2RBArg-0,3ARGON
W 21,8 x 1/14″200 (20) 0,2 – 3
(0,02 – 0,3)3 G 1/4
6,3
W242-7962
2RBArg-1ARGON
W 21,8 x 1/14″200 (20) 0,5 – 10
(0,05 – 1)30 G 1/4
6,3
W242-7963
2RBArg-0,15ARGON
W 21,8 x 1/14″200 (20) 0,1 – 1,5
(0,01 – 0,15)3 G 1/4
6,3
W242-7971
2RBKW-0,3DWUTLENEK
WĘGLA
W 21,8 x 1/14″185 (18,5) 0,2 – 3
(0,02 – 0,3)3 G 1/4
6,3
W242-7972
2RBKW-1DWUTLENEK
WĘGLA
W 21,8 x 1/14″185 (18,5) 0,5 – 10
(0,05 – 1)15 G 1/4
6,3
W242-7973
2RBKW-0,15DWUTLENEK
WĘGLA
W 21,8 x 1/14″185 (18,5) 0,1 – 1,5
(0,01 – 0,15)2 G 1/4
6,3
W242-7991
2RBHe-0,3HEL
W 21,8 x 1/14″200 (20) 0,2 – 3
(0,02 – 0,3)3 G 1/4
6,3
W242-7992
2RBHe-1HEL
W 21,8 x 1/14″200 (20) 0,5 – 10
(0,05 – 1)30 G 1/4
6,3
W262-7960
2RBArg/KW-0,25-WMARGON
DWUTLENET WĘGLA
W 21,8 x 1/14″200 (20) 0,2 – 2,5
(0,02 – 0,25)20 dm3/min G 1/4
4/6,3
W242-7901
2RBT-0,3TLEN
G 3/4200 (20) 0,2 – 3
(0,02 – 0,3)3 G 1/4
6,3
W242-7902
2RBT-1TLEN
G 3/4200 (20) 0,5 – 10
(0,05 – 1)30 G 1/4
6,3
W242-7903
2RBT-2TLEN
G 3/4200 (20) 2 – 20
(0,2 – 2)35 G 1/4
6,3
W242-7911
2RBA-0,15ACETYLEN
jarzmo25 (2,5) 0,1 – 1,5
(0,01 – 0,15)3 G 3/8 LH
8
W242-7921
2RBW-0,3WODÓR
W 21,8 x 1/14″ LH200 (20) 0,2 – 3
(0,02 – 0,3)6 G 1/4 LH
6,3
W242-7922
2RBW-1WODÓR
W 21,8 x 1/14″ LH200 (20) 0,5 – 10
(0,05 – 1)30 G 1/4 LH
6,3
W242-7931
2RBPs-0,3SPRĘŻONE
POWIETRZE
G 5/8 (zewnętrzny)200 (20) 0,2 – 3
(0,02 – 0,3)3 G 1/4
6,3
W242-7932
2RBPs-1SPRĘŻONE
POWIETRZE
G 5/8 (zewnętrzny)200 (20) 0,5 – 10
(0,05 – 1)30 G 1/4
6,3

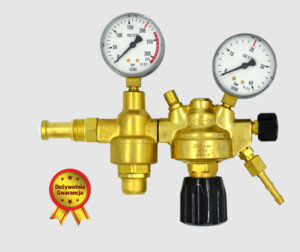

W242-7933
2RBPs-2 SPRĘŻONE POWIETRZE
G 5/8 (zewnętrzny) 200 (20) 2 – 20
(0,2 – 2) 35 G 1/4
6,3 POBIERZ e-Sklep
Prace wymagające wysokiej temperatury takie jak spawanie, cięcie i obróbka metali są możliwe dzięki urządzeniom zasilanym gazem. Aby wszystko przebiegało prawidłowo i bezpiecznie, niezbędne jest regulowanie poziomu ciśnienia gazu z butli, a więc zmniejszenie go do poziomu ciśnienia roboczego. To z kolei jest możliwe dzięki specjalnym zaworom. Jak działają Perun reduktory? Sprawdź!
Czym jest reduktor butlowy dwustopniowy?
Reduktor dwustopniowy butlowy to regulator ciśnienia umożliwiający sterowanie ciśnieniem gazu pobieranego z butli. Jest to specjalny zawór służący zazwyczaj do obniżenia ciśnienia panującego w butli gazowej do poziomu odpowiadającemu ciśnieniu w urządzeniu roboczym, np. palniku gazowym.
Perun reduktory ciśnienia gazu to niezbędny element wyposażenia, dzięki któremu użytkowanie butli z gazem jest bardziej efektywne i znacznie bezpieczniejsze. Budowa takiego regulatora zapewnia nie tylko regulację ciśnienia, ale także zabezpieczenie chroniące przed ulatnianiem się gazu z butli.
Reduktor dwustopniowy a jednostopniowy – czym się różnią?
Reduktory butlowe można podzielić na dwa rodzaje: jednostopniowe i dwustopniowe, które różnią się budową oraz funkcjonalnością. Obydwa przeznaczone są przede wszystkim do montażu na butlach gazowych różnego typu (tlen, acetylen, propan-butan itd.), jednak w razie konieczności (brak specjalnego reduktora) możliwe jest zastosowanie ich do sieci wodociągów.
Reduktor dwustopniowy to sprzęt bezdźwigniowy z podwójnym układem redukcji ciśnienia gazu. W porównaniu do modelu jednostopniowego z większą dokładnością utrzymuje poziom ciśnienia wylotowego w trakcie opróżniania butli.
Wszystkie Perun reduktory dwustopniowe mają taką samą konstrukcję – w zależności od gazu różnią się jedynie wymiarami elementów przyłączeniowych oraz wewnętrznych. Sam reduktor dwustopniowy składa się z dwóch reduktorów jednostopniowych.
Jakie zastosowanie ma reduktor dwustopniowy?
Perun reduktory gazowe powszechnie stosowane są w branży spawalniczej i szeroko rozumianym przemyśle, ale można wykorzystywać je również w warunkach domowych. Niekiedy regulator ciśnienia jest niezbędny, aby możliwe było korzystanie z palnika, kuchenki, piecyka czy grilla zasilanych gazem z butli.
Reduktor dwustopniowy jest niezbędny, gdy wymagane jest stałe utrzymanie ciśnienia roboczego na ściśle określonym poziomie, przy niskiej temperaturze otoczenia oraz większym poborze tlenu. Doskonale sprawdza się w pracach laboratoryjnych, do zasilania palników do cięcia czy pistoletów gazowych do metalizacji natryskowej.
