Manometr – czym jest i do czego służy?

Wprowadzenie – dlaczego manometr to kluczowe urządzenie w pracy z gazami

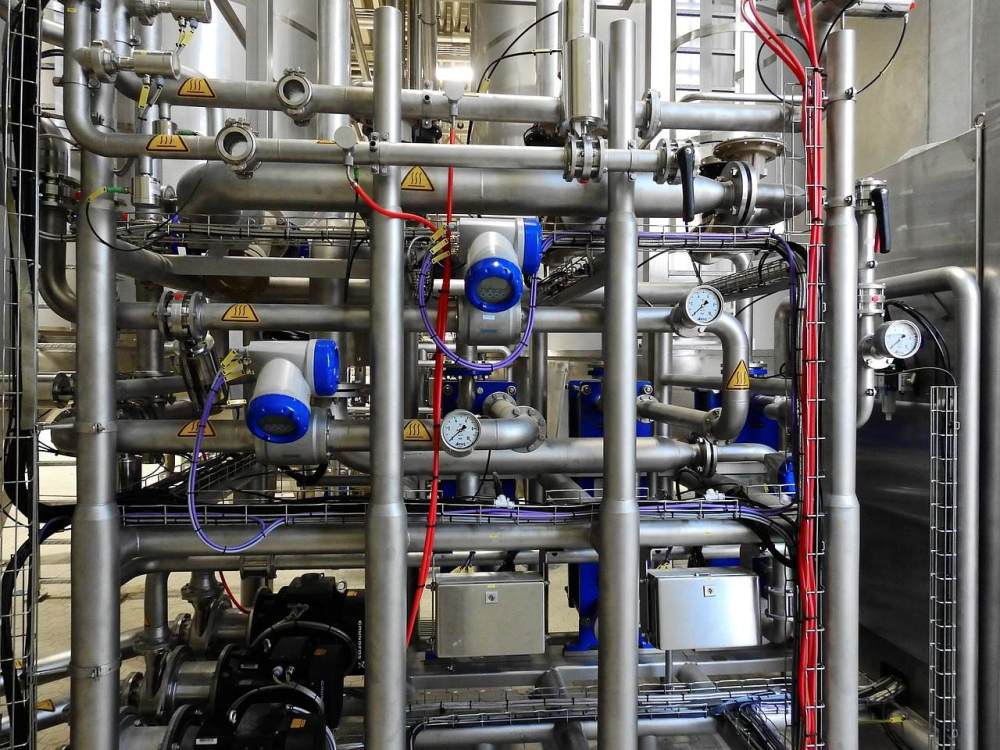

Manometr to przyrząd pomiarowy, który umożliwia precyzyjny odczyt ciśnienia gazów lub cieczy w instalacjach przemysłowych, spawalniczych i technicznych. Dla każdego, kto pracuje z gazami technicznymi – spawaczy, ślusarzy, monterów instalacji gazowych, pracowników przemysłu – manometr to nie tylko narzędzie pomiarowe, ale przede wszystkim gwarancja bezpieczeństwa i kontroli nad procesami technologicznymi.

W firmie PERUN, producencie urządzeń gazowych z wieloletnim doświadczeniem na polskim rynku, manometry projektujemy i dostarczamy jako precyzyjne przyrządy dedykowane do najwyższych standardów pracy. Każdy manometr PERUN to rezultat lat doświadczeń w branży spawalniczej i gazowej, połączonych z wymaganiami tysięcy profesjonalistów, którzy codziennie polegają na naszych produktach.

Ten obszerny poradnik powstał na podstawie naszej wiedzy technicznej i praktycznego doświadczenia. Dowiesz się z niego:

• Czym dokładnie jest manometr i jak działa
• Jakie są rodzaje manometrów i do czego służą
• Jak prawidłowo dobierać manometry PERUN do konkretnych zastosowań
• Jak czytać wskazania i konserwować manometry
• Dlaczego parametry techniczne są tak ważne dla bezpieczeństwa

Artykuł kierujemy zarówno do profesjonalistów szukających szczegółowej wiedzy technicznej, jak i do osób rozpoczynających pracę z gazami technicznymi, które chcą zrozumieć podstawy bezpiecznej eksploatacji.

Czym jest manometr – definicja i podstawy działania

Definicja manometru

Manometr (z greckiego manos – rzadki, rozrzedzony i metron – miara) to urządzenie pomiarowe służące do pomiaru i wskazywania ciśnienia gazów lub cieczy względem ciśnienia atmosferycznego lub względem próżni. W najprostszych słowach: manometr mówi nam, jak „mocno” gaz jest sprężony w butli, reduktorze czy instalacji.

W zastosowaniach przemysłowych i spawalniczych manometry pełnią kluczową rolę:

• Monitorują ciśnienie w butlach z gazami technicznymi (tlen, acetylen, propan, argon, azot, hel, CO₂, wodór)
• Kontrolują ciśnienie robocze na wyjściu z reduktora
• Informują o zużyciu gazu (spadek ciśnienia w butli)
• Zapewniają bezpieczeństwo (wykrywanie nadmiernego ciśnienia)
• Umożliwiają precyzyjną regulację parametrów spawania czy cięcia

Jak działa manometr – zasada pomiaru ciśnienia

Większość manometrów używanych w gazach technicznych to manometry sprężynowe (zwane także manometrami Bourdona, od nazwiska wynalazcy). Ich działanie opiera się na prostej, ale niezawodnej zasadzie fizycznej:

Zasada działania manometru sprężynowego:

1. Rurka Bourdona – Głównym elementem jest zakrzywiona, spłaszczona rurka metalowa (najczęściej w kształcie litery „C” lub spirali), zamknięta z jednego końca
2. Ciśnienie wyprostowuje rurkę – Gdy gaz pod ciśnieniem wpływa do wnętrza rurki, próbuje ona się wyprostować (zwiększyć promień krzywizny)
3. Przekładnia mechaniczna – Ruch końca rurki jest przenoszony przez układ dźwigni i przekładni na wskazówkę
4. Wskazówka pokazuje wartość – Im wyższe ciśnienie, tym bardziej rurka się prostuje, a wskazówka odchyla się na tarczy
5. Spadek ciśnienia cofa wskazówkę – Przy zmniejszaniu ciśnienia rurka wraca do pierwotnego kształtu dzięki właściwościom sprężystym metalu

Dlaczego to rozwiązanie jest tak popularne:

• ✓ Prostota konstrukcji = niezawodność
• ✓ Nie wymaga zasilania elektrycznego
• ✓ Odporność na warunki warsztatowe (wibracje, zanieczyszczenia)
• ✓ Długa żywotność (przy prawidłowej eksploatacji 10+ lat)
• ✓ Dokładność wystarczająca dla większości zastosowań (klasa 1.6 lub 2.5)

Materiały rurki Bourdona w manometrach PERUN:

W zależności od rodzaju gazu i zakresu ciśnienia, PERUN stosuje:

• Mosiądz (CuZn) – dla większości gazów obojętnych, argonu, azotu, powietrza
• Stal nierdzewna – dla tlenu (wymagania specjalne), gazów agresywnych, wysokich ciśnień
• Brąz fosforowy – dla wodoru i gazów palnych (odporność na działanie redukcyjne)

Jednostki pomiaru ciśnienia na manometrach

Manometry mogą wyświetlać ciśnienie w różnych jednostkach. W Europie i Polsce standardem są:

Bar [bar] – podstawowa jednostka w manometrach PERUN:

• 1 bar = 100 000 Pa (paskali)
• 1 bar ≈ 0,987 atm (atmosfery)
• Prawie równoważna atmosferze (różnica ~1,3%)
• Wygodna w praktyce (ciśnienie atmosferyczne ≈ 1 bar)

Inne jednostki spotykane na manometrach:

• MPa (megapaskal): 1 MPa = 10 bar (rzadziej w spawalnictwie)
• kPa (kilopaskal): 1 bar = 100 kPa
• psi (pound per square inch): jednostka anglo-amerykańska, 1 bar ≈ 14,5 psi
• atm (atmosfera): 1 atm = 1,013 bar (starsza jednostka, dziś rzadko używana)

Wszystkie manometry PERUN wykorzystują jednostkę bar, zgodnie z europejskimi normami i preferencjami rynku polskiego. Na tarczach znajdziesz oznaczenie „bar” przy skali, co eliminuje ryzyko pomyłek przy odczycie.

Typy wskazań manometrów

Manometry nadciśnieniowe (najpopularniejsze w gazach technicznych):

• Mierzą ciśnienie względem ciśnienia atmosferycznego
• Wskazanie „0” = ciśnienie atmosferyczne (brak nadciśnienia)
• Wszystkie manometry PERUN to manometry nadciśnieniowe
• Stosowane w reduktorach, instalacjach, butlach

Manometry podciśnieniowe (wakuometry):

• Mierzą ciśnienie poniżej atmosferycznego
• Używane w pompach próżniowych, systemach chłodniczych
• PERUN nie oferuje wakuometrów (niszowe zastosowanie)

Manometry bezwzględne:

• Mierzą ciśnienie względem próżni absolutnej
• Wykorzystywane w laboratoriach, precyzyjnej metrologii
• W spawalnictwie nie znajdują zastosowania

Budowa manometru PERUN – co jest w środku?

Konstrukcja manometru sprężynowego krok po kroku

Zrozumienie budowy manometru pomaga w prawidłowej eksploatacji i diagnozowaniu problemów. Oto główne elementy manometru PERUN:

1. Obudowa i tarcza

Obudowa:

• Wykonana z stali lub tworzywa sztucznego o wysokiej wytrzymałości
• Średnica typowo 63 mm lub 80 mm dla manometrów reduktorowych
• Zabezpieczenie przed kurzem i wilgocią (stopień ochrony IP40/IP54)
• Montaż: tylny (gwint od tyłu) lub dolny (gwint od dołu)

Tarcza (cyferblat):

• Biała tarcza z czarnymi podziałkami – standardowa wersja
• Podziałki co 2, 5, 10 lub 20 bar (zależnie od zakresu)
• Oznaczenie jednostki „bar” przy skali
• Czerwona strefa (jeśli występuje) – wskazuje maksymalne bezpieczne ciśnienie robocze
• Informacje producenta – logo PERUN, klasa dokładności

2. Rurka Bourdona (element pomiarowy)

Funkcja: Przekształcanie ciśnienia na ruch mechaniczny

Charakterystyka:

• Kształt: zakrzywiona rurka o przekroju eliptycznym
• Materiał: mosiądz, stal nierdzewna lub brąz (zależnie od gazu)
• Jeden koniec zamocowany sztywno (wlot gazu)
• Drugi koniec swobodny (połączony z przekładnią)

Zasada pracy:

• Ciśnienie wewnątrz rurki > rurka prostuje się
• Koniec rurki przesuwa się o kilka milimetrów
• Ruch ten jest mechanicznie wzmacniany przez przekładnię

3. Mechanizm przekładni

Elementy:

• Cięgno – łączy koniec rurki Bourdona z sektorem zębatym
• Sektor zębaty – mały element z zębami na łuku
• Koło zębate – współpracuje z sektorem, obraca się
• Oś wskazówki – zamocowana do koła zębatego
• Sprężyna włosowa – eliminuje luz w przekładni, zapewnia płynny ruch wskazówki

Precyzja mechanizmu: W manometrach PERUN przekładnia jest starannie wyregulowana:

• Luz maksymalny < 1% zakresu
• Histereza (różnica wskazań przy rosnącym i malejącym ciśnieniu) < 1%
• Płynny ruch wskazówki bez „skakania”

4. Wskazówka

Właściwości wskazówki PERUN:

• Materiał: aluminium lub tworzywo (lekka, zminimalizowana bezwładność)
• Kształt: lancetowaty (ułatwia precyzyjny odczyt)
• Kolor: czarny (kontrast z białą tarczą) lub czerwony (manometry ciśnienia roboczego)
• Wyważenie: wskazówka jest wyważona, by ciężkość nie wpływała na wskazania

5. Przyłącze gwintowe

W manometrach PERUN standard to gwint M12×1,5:

Parametry gwintu M12×1,5:

• Średnica nominalna: 12 mm
• Skok gwintu: 1,5 mm
• Typ: gwint metryczny zwykły (ISO)
• Kierunek: prawy (dokręcanie zgodnie z ruchem wskazówek zegara)

Umiejscowienie:

• Przyłącze dolne – gwint na dole obudowy (montaż w panelach, rozdzielnicach oraz w reduktorach PERUN)

Uszczelnienie:

• Uszczelka(O-ring)
• Ważne: zawsze wymieniaj uszczelkę przy każdym montażu/demontażu
• Numery katalogowe uszczelek PERUN (np. M1369-120-009) podane w opisie produktu

6. Zabezpieczenia dodatkowe

Zawór przepełnienia (blow-out disc):

• W niektórych manometrach wysokociśnieniowych
• Pęka przy przekroczeniu ciśnienia maksymalnego
• Odprowadza gaz do tyłu manometru (bezpiecznie)
• Zapobiega wysadzeniu obudowy i szklanej szyby

Blokada ruchu wskazówki:

• W niektórych modelach możliwość zablokowania wskazówki transportowej
• Chroni mechanizm przed uszkodzeniem przy transporcie

Szyba:

• Standardowo: poliwęglan (tworzywo) lub szkło organiczne (pleksiglas)
• W wersjach przemysłowych: hartowane szkło mineralne
• Zabezpieczenie: przed wysadzeniem (w razie awarii rurki) szyba ma perforację lub słabsze mocowanie

Rodzaje manometrów w ofercie PERUN – pełny przegląd

Klasyfikacja według zakresu ciśnienia

Oferta PERUN obejmuje manometry dostosowane do różnych zakresów ciśnień, odpowiadających wymaganiom konkretnych gazów i zastosowań.

Manometry niskociśnieniowe (do 10 bar)

Zakres: 0-4 bar / ciśnienie robocze 1,5 bar

• Zastosowanie: gazy płynne w butlach
• Gdzie montowane: Reduktory do butli z propanem/butanem
• Charakterystyka: Bardzo precyzyjne wskazania przy niskich ciśnieniach
• Kod przykładowy: Manometr 0-4 bar propan-butan (sklep.perun.pl)

Zakres: 0-6 bar / ciśnienie robocze 3 bar

• Zastosowanie: Acetylen (gaz palny o niskim ciśnieniu roboczym)
• Specyfika: Acetylen nie może być sprężany powyżej 1,5 bar (bezpieczeństwo – ryzyko rozkładu wybuchowego), ale w butli panuje ciśnienie ok. 15-18 bar (rozpuszczony w acetonie)
• Na reduktorze: Manometr wysokiego ciśnienia (butelka) 0-40 bar i manometr niskiego ciśnienia (roboczy) 0-4 bar

Zakres: 0-10 bar / ciśnienie robocze 6 bar

• Zastosowanie: Gazy palne, systemy grzewcze, instalacje niskoprężne
• Popularność: Szeroko stosowany w instalacjach przemysłowych

Manometry średniociśnieniowe (10-60 bar)

Zakres: 0-16 bar / ciśnienie robocze 10 bar

• Zastosowanie: gazy techniczne
• Specyfika: Wodór wymaga specjalnych materiałów (odporność na dyfuzję)
• Kod przykładowy: Manometr 0-16 bar wodór (sklep.perun.pl)

Zakres: 0-40 bar / ciśnienie robocze 25 bar

• Zastosowanie: Propan-butan (wskazanie ciśnienia w butli), acetylen (butelka)
• Charakterystyka: Zakres pokrywający typowe ciśnienia w butlach z gazami palnymi

Zakres: 0-60 bar / ciśnienie robocze 30-40 bar

• Zastosowanie uniwersalne: Azot, argon, CO₂, hel, powietrze (oznaczenie „ogólne”)
• Zastosowanie tlen: Dostępna wersja specjalna do tlenu (odtłuszczona, stal nierdzewna)
• Popularność: Jeden z najczęściej wybieranych zakresów do gazów obojętnych
• Kody przykładowe:
  • Manometr 0-60 bar ogólne (sklep.perun.pl)
  • Manometr 0-60 bar tlen (sklep.perun.pl)

Manometry wysokociśnieniowe (powyżej 100 bar)

Zakres: 0-250 bar / ciśnienie robocze 185 bar

• Zastosowanie: Butla z tlenem (ciśnienie napełnienia ok. 150-200 bar)
• Charakterystyka: Wzmocniona rurka Bourdona, mechanizm wysokociśnieniowy
• Montaż: Reduktor tlenowy – manometr wysokiego ciśnienia (strona butli)

Zakres: 0-315 bar / ciśnienie robocze 200 bar

• Zastosowanie: Tlen (butla), niektóre gazy techniczne o wysokim ciśnieniu napełnienia
• Konstrukcja: Najwytrzymalsza wersja, rurka ze stali nierdzewnej
• Zgodność: Norma ISO 5171 (manometry do reduktorów spawalniczych)
• Kod przykładowy: Manometr 0-315 bar / 200 bar tlen (sklep.perun.pl)

Specyfika zakresu vs ciśnienia roboczego:

• Zakres podziałki (np. 315 bar) – maksymalna wartość na tarczy, do której można odczytać wskazanie
• Ciśnienie robocze (np. 200 bar) – maksymalne bezpieczne ciśnienie, przy którym manometr może pracować długotrwale
• Dlaczego różnica? Zapas bezpieczeństwa i lepsza czytelność (wskazówka nie pracuje „na końcu skali”)

Klasyfikacja według rodzaju gazu – dlaczego to ważne?

Każdy gaz ma swoje właściwości fizyczne i chemiczne, które wpływają na dobór materiałów manometru. PERUN oferuje manometry dedykowane do konkretnych mediów:

Manometry do tlenu

Specyfika tlenu:

• Silny utleniacz – reaguje gwałtownie z materią organiczną (oleje, smary)
• Przy wysokich ciśnieniach i temperaturach może spowodować samozapłon smarów
• Wymaga szczególnej czystości (brak olejów!)

Konstrukcja manometrów PERUN do tlenu:

• Rurka Bourdona: stal nierdzewna AISI 316
• Mechanizm: odtłuszczony (brak jakichkolwiek smarów organicznych)
• Gwint: odtłuszczony, bez past uszczelniających
• Oznaczenie: niebieski kolor tarczy lub oznaczenie „O₂” / „TLEN”
• Zgodność: norma PN-EN ISO 5171

Ważne: Nigdy nie używaj manometru do tlenu z innym gazem, a następnie ponownie z tlenem – zanieczyszczenie olejem to ryzyko wybuchu!

Manometry do acetylenu

Specyfika acetylenu:

• Gaz niestabilny, może rozkładać się wybuchowo przy ciśnieniu >1,5 bar
• W butli rozpuszczony w acetonie, nasycającym porowatą masę
• Ciśnienie w butli max ~18 bar (w 20°C)
• Ciśnienie robocze <0,1 bar (palniki) do 1,5 bar (niektóre zastosowania)

Konstrukcja manometrów PERUN do acetylenu:

• Rurka Bourdona: mosiądz lub brąz (odporność na redukcyjne działanie acetylenu)
• Zakres: niskociśnieniowy (typowo 0-6 bar lub 0-25 bar dla butli)
• Oznaczenie: czerwony kolor tarczy lub oznaczenie „C₂H₂” / „ACETYLEN”
• Specjalne uwagi: mechanizm odporny na agresywne działanie acetonu

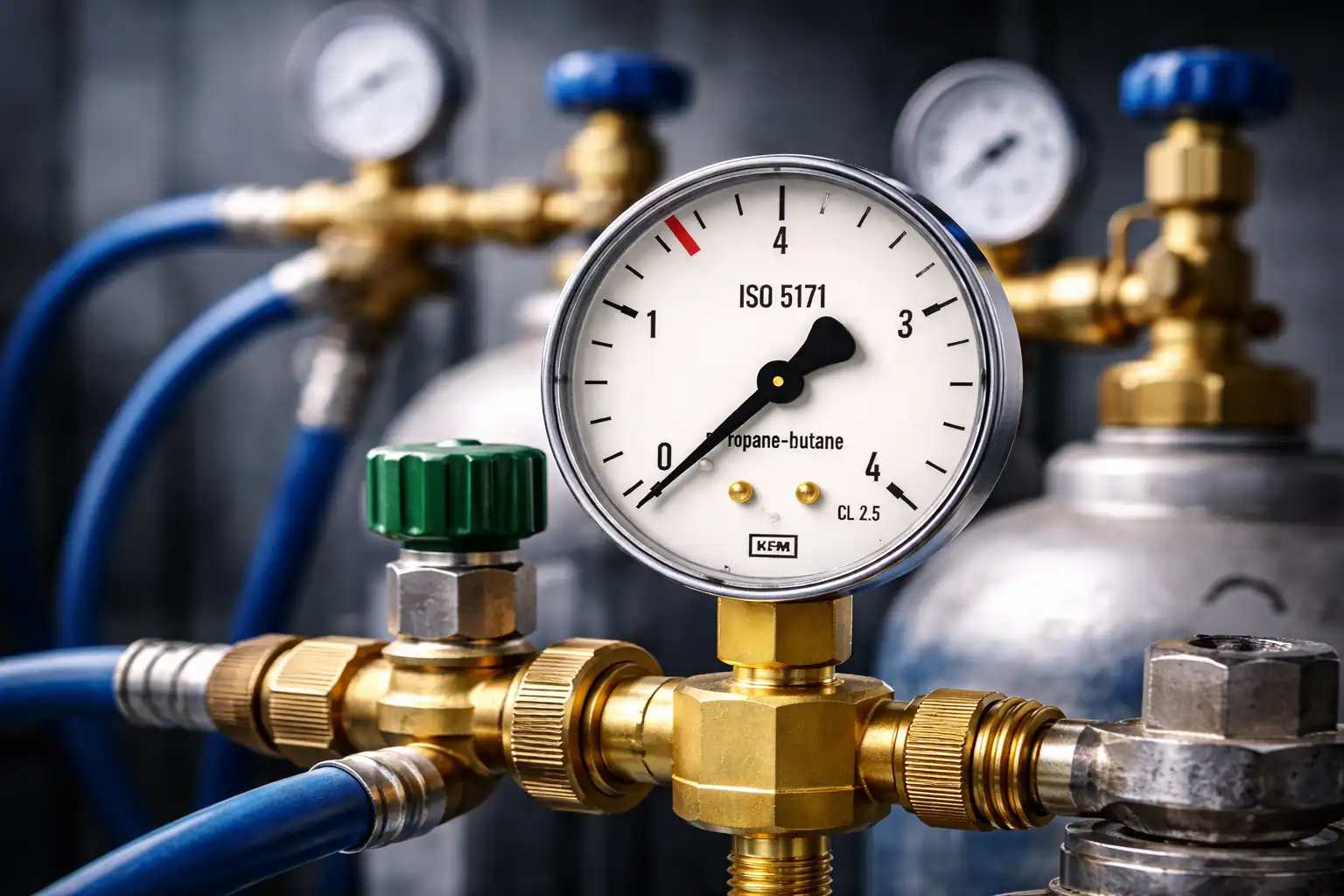

Manometry do propanu-butanu

Specyfika propan-butan:

• Gazy płynne (LPG) – w butli w stanie ciekłym pod ciśnieniem własnej pary nasyconej
• Ciśnienie w butli zależne od temperatury (latem ~8-12 bar, zimą ~2-4 bar)
• Ciśnienie robocze: 0,3-3 bar (zależnie od zastosowania)

Konstrukcja manometrów PERUN do propan-butan:

• Rurka Bourdona: mosiądz
• Zakres: 0-4 bar (ciśnienie robocze) lub 0-25 bar (ciśnienie butli)
• Oznaczenie: możliwe oznaczenie „LP” / „PROPAN-BUTAN”
• Zastosowanie: reduktory do butli gazowych, instalacje grzewcze

Manometry do wodoru

Specyfika wodoru:

• Najmniejsza cząsteczka – dyfunduje przez większość materiałów
• Może powodować kruchość wodorową metali (embrittlement)
• Gaz palny i wybuchowy (mieszanina z powietrzem 4-75% obj.)

Konstrukcja manometrów PERUN do wodoru:

• Rurka Bourdona: brąz fosforowy lub specjalne stopy odporne na wodór
• Mechanizm: zabezpieczony przed dyfuzją wodoru
• Zakres typowy: 0-16 bar / 10 bar
• Oznaczenie: „H₂” / „WODÓR”

Manometry uniwersalne („ogólne”)

Zastosowanie:

• Azot (N₂)
• Argon (Ar)
• Dwutlenek węgla (CO₂)
• Hel (He)
• Powietrze sprężone

Konstrukcja manometrów PERUN uniwersalnych:

• Rurka Bourdona: mosiądz (standardowy materiał)
• Mechanizm: standardowy, lekko nasmarowany
• Zakres: różne (najczęściej 0-60 bar)
• Oznaczenie: lista gazów na tarczy lub określenie „OGÓLNE”
• Uniwersalność: można stosować zamiennie do wymienionych gazów obojętnych

Uwaga: Manometrów uniwersalnych NIE wolno używać do tlenu!

Jak prawidłowo dobierać manometr PERUN do zastosowania

Krok 1: Identyfikacja rodzaju gazu

Pierwszym krokiem zawsze jest określenie medium, z którym pracuje reduktor i manometr.

Pytania, które musisz sobie zadać:

• Jaki gaz będzie mierzony? (tlen, acetylen, propan-butan, argon, azot, wodór, CO₂, powietrze itd.)
• Czy gaz jest utleniający (tlen)?
• Czy jest palny lub wybuchowy (acetylen, wodór, propan-butan)?
• Czy to gaz obojętny chemicznie (argon, azot, hel)?

Od tego zależy:

• materiał rurki Bourdona i elementów wewnętrznych
• sposób przygotowania manometru (np. odtłuszczenie do pracy z tlenem)
• dopuszczalne smary i uszczelnienia w układzie

Manometr do tlenu musi być przygotowany inaczej niż manometr do gazu obojętnego. Tego nie wolno ignorować. Manometru, który pracował z gazem oleistym lub zabrudzonym, nie montuje się potem w instalacji tlenowej.

Krok 2: Zakres ciśnienia i ciśnienie robocze

Drugi krok to dobór zakresu skali i ciśnienia roboczego.

Prosta zasada praktyczna:

• ciśnienie robocze powinno znajdować się w środkowej części skali, mniej więcej w przedziale 30–70% zakresu manometru
• nie ustawiaj typowego ciśnienia pracy tuż przy końcu skali

Przykłady:

• jeśli reduktor do propanu pracuje zwykle w okolicach 2 bar, sens ma manometr 0–4 bar, a nie 0–25 bar
• jeśli butla z tlenem ma ciśnienie do 200 bar, używa się manometru 0–250 lub 0–315 bar z ciśnieniem roboczym ok. 185–200 bar

Zbyt szeroki zakres:

• utrudnia precyzyjny odczyt
• sprawia, że niewielka zmiana ciśnienia prawie nie przesuwa wskazówki

Zbyt wąski zakres:

• powoduje pracę manometru blisko końca skali
• skraca żywotność
• zwiększa ryzyko uszkodzenia przy nagłych skokach ciśnienia

Krok 3: Funkcja manometru w reduktorze

W reduktorach do gazów technicznych najczęściej mamy dwa manometry:

• manometr wysokiego ciśnienia – pokazuje ciśnienie w butli
• manometr niskiego (roboczego) ciśnienia – pokazuje ciśnienie wyjściowe na wężu / instalacji

Dlatego wybierając manometr do reduktora PERUN, odpowiedz sobie na proste pytanie:

• czy manometr ma mierzyć ciśnienie w butli (zakres np. 0–250 / 0–315 bar)?
• czy ma mierzyć ciśnienie robocze (zakres np. 0–4 / 0–6 / 0–16 bar)?

To determinuje zakres podziałki i parametry.

Krok 4: Dobór gwintu i sposobu montażu manometru do reduktora

Kolejna rzecz to mechaniczne dopasowanie do reduktora:

• w reduktorach PERUN standardem jest gwint M12×1,5
• manometr musi mieć taki sam gwint przyłączeniowy
• trzeba wiedzieć, czy montaż jest tylny (gwint z tyłu obudowy) czy dolny (gwint od spodu)

Jeśli gwint się nie zgadza, nie próbuj stosować przejściówek „z odzysku”. Reduktor pracuje pod ciśnieniem. Przyłącze musi być szczelne, mechanicznie stabilne i zgodne z projektem.

Zasady montażu:

• zawsze używaj nowych, właściwych uszczelek zalecanych przez producenta
• nie stosuj przypadkowych past i teflonów w instalacjach tlenowych
• manometr dokręcaj z wyczuciem, trzymając za część kwadratową, a nie za obudowę

Krok 5: Warunki pracy – drgania, temperatura, środowisko

Przy doborze manometru do gazu warto uwzględnić warunki panujące w miejscu pracy:

• czy stanowisko silnie wibruje (np. przy maszynach, prasach, sprężarkach)?
• czy manometr będzie narażony na uderzenia, wstrząsy, częste przechyły?
• jaka jest typowa temperatura otoczenia?

W środowisku o dużych drganiach stosuje się często manometry wypełnione cieczą (np. gliceryną). Tłumi ona ruch wskazówki. Jeśli używasz standardowego manometru „suchego”, trzeba liczyć się z tym, że wskazówka może drgać, a mechanizm będzie szybciej się zużywał.

Krok 6: Przykładowe dobieranie manometru PERUN

Przykład 1 – manometr do reduktora tlenu:

• gaz: tlen
• funkcja: manometr butlowy (wysokie ciśnienie)
• ciśnienie: do ok. 200 bar
• dobór: manometr PERUN 0–250 lub 0–315 bar, przygotowany do pracy z tlenem, gwint M12×1,5, montaż tylny

Przykład 2 – manometr do reduktora propan-butan:

• gaz: propan-butan
• funkcja: ciśnienie robocze na wyjściu
• ciśnienie: kilka bar
• dobór: manometr 0–4 bar lub 0–6 bar, gwint M12×1,5, wersja do propan-butanu

Przykład 3 – manometr uniwersalny do azotu / argonu:

• gaz: azot, argon, CO₂
• funkcja: ciśnienie w butli lub w instalacji
• ciśnienie: do kilkudziesięciu bar
• dobór: manometr 0–60 bar, wersja uniwersalna („ogólne”), gwint M12×1,5

Normy i bezpieczeństwo – manometr do gazu pod kontrolą

Manometry a normy PN-EN i ISO

Manometry stosowane w technice gazowej i spawalnictwie podlegają wymaganiom norm:

• PN-EN 837-1 – manometry sprężynowe, wymagania konstrukcyjne, klasy dokładności, bezpieczeństwo
• PN-EN ISO 5171 – manometry i urządzenia pomiarowe stosowane w reduktorach do gazów spawalniczych

Normy określają między innymi:

• dopuszczalne klasy dokładności
• wymagania dotyczące zakresów skali i oznaczeń
• wymagania materiałowe dla pracy z tlenem i gazami palnymi
• konstrukcję elementów bezpieczeństwa (np. tylny zawór bezpieczeństwa, blow-out)

Manometry PERUN projektowane są z uwzględnieniem tych wymagań i dostosowane do typowych reduktorów spawalniczych i instalacji gazowych.

Elementy bezpieczeństwa w manometrach

Przy pracy z gazami technicznymi istotne są detale, których na pierwszy rzut oka nie widać:

• rurka Bourdona dobrana do ciśnienia i rodzaju gazu
• szyba zaprojektowana tak, aby w razie awarii pękała kontrolowanie
• w wybranych modelach – przetłoczenie lub membrana bezpieczeństwa z tyłu obudowy, przez które gaz ucieka w razie uszkodzenia

Dzięki temu w przypadku przekroczenia dopuszczalnego ciśnienia lub uszkodzenia elementu pomiarowego ciśnienie ma się gdzie rozładować, a użytkownik ma większą szansę uniknąć urazu.

Zasady bezpiecznej eksploatacji manometru do reduktora

Kilka prostych reguł, które warto mieć w głowie:

• nie przekraczaj ciśnienia roboczego określonego przez producenta
• nie uderzaj w obudowę „dla sprawdzenia, czy wskazówka odskoczy”
• nie prostuj ręcznie wygiętej wskazówki
• nie obracaj obudowy trzymając za szkiełko
• nie stosuj manometru zabrudzonego olejem w instalacjach tlenowych
• przy pierwszym napełnieniu układu podnoś ciśnienie stopniowo, obserwując wskazówkę

Jak czytać wskazania manometru w praktyce

Prawidłowy odczyt wskazań manometru

Kilka prostych zasad:

• patrz prostopadle na tarczę (unikasz błędu paralaksy)
• upewnij się, że odczytujesz właściwą skalę i jednostkę (bar)
• zwróć uwagę, czy wskazówka w spoczynku (bez ciśnienia) wraca dokładnie na zero
• odczytuj wartość z dokładnością do najmniejszej podziałki

Jeżeli manometr ma kolorowe strefy, ich znaczenie jest zwykle takie:

• strefa zielona – typowy, bezpieczny zakres pracy
• strefa żółta – wartości graniczne, stosowane krótkotrwale lub jako sygnał ostrzegawczy
• strefa czerwona – obszar przekroczenia parametrów

W reduktorach do gazów spawalniczych często spotykasz:

• kolorowe oznaczenia dla zakresu roboczego ciśnienia wyjściowego
• oznaczenia, przy których wartość ciśnienia uznaje się za sygnał konieczności wymiany butli

Najczęstsze błędy przy odczycie manometru

W praktyce pojawiają się powtarzalne błędy:

• odczyt „na szybko” z boku – zaniżenie lub zawyżenie wartości
• ignorowanie faktu, że wskazówka nie wraca do zera przy braku ciśnienia
• mylenie manometru wysokiego i niskiego ciśnienia na reduktorze
• traktowanie końca skali jako „rezerwy”, którą można jeszcze trochę „docisnąć”

Jeżeli wskazówka lekko drga, odczyt wykonuj jako średnią pozycji, a nie minimalnego lub maksymalnego wychylenia.

Kiedy wymienić manometr – objawy zużycia i uszkodzeń

Manometr nie jest elementem wiecznym. Pracuje mechanicznie przy każdym cyklu napełniania i rozładowania. W pewnym momencie trzeba go wymienić.

Objawy, że manometr nadaje się do wymiany

Zwróć uwagę na:

• pękniętą lub zmatowiałą szybkę – ryzyko uszkodzenia mechanizmu, słaba czytelność
• kondensację wody, pary lub oleju wewnątrz obudowy
• wskazówkę, która nie wraca na zero po odcięciu ciśnienia
• widoczne wgniecenia obudowy po uderzeniu
• nagłe skoki wskazówki lub nielogiczne wskazania (np. raz 50, raz 30 bar przy tej samej pracy)
• różnicę wskazań w porównaniu z innym, sprawdzonym manometrem

W instalacjach tlenowych i z gazami palnymi każdy z takich objawów traktuj poważnie.

Co grozi przy ignorowaniu uszkodzeń manometru

Skutki mogą być bardzo konkretne:

• praca przy zbyt wysokim ciśnieniu, bo manometr zaniża wskazania
• nadmierne zużycie gazu, gdy ciśnienie robocze jest ustawione wyżej niż zakładano
• pogorszenie jakości spoin i cięć (nieprawidłowy przepływ gazu osłonowego)
• w skrajnym przypadku – uszkodzenia reduktora, węży, a nawet wybuch mieszaniny gazowej

Dlatego koszt nowego manometru jest zawsze niższy niż potencjalne skutki awarii.

Najczęstsze pytania o manometry PERUN

1. Czy mogę zamienić manometr suchy na glicerynowy?

Tak, o ile:

• zakres ciśnienia jest taki sam lub zbliżony
• gwint przyłączeniowy pasuje do reduktora (np. M12×1,5)
• manometr glicerynowy jest przeznaczony do tego samego gazu

Pamiętaj tylko, że manometr glicerynowy jest cięższy i ma inną charakterystykę tłumienia drgań. W instalacjach tlenowych obowiązują dodatkowe wymagania czystości.

2. Dlaczego wskazówka mojego manometru drga?

Najczęstsze powody:

• drgania mechaniczne stanowiska pracy
• pulsujące ciśnienie po stronie instalacji (np. przy pracy sprężarki)
• zużyty mechanizm wewnętrzny

Jeśli drgania przeszkadzają w odczycie, rozważ zastosowanie manometru z tłumieniem (np. wypełnionego cieczą) lub poprawę warunków mocowania.

3. Czy kolor skali manometru ma znaczenie?

Kolory mogą oznaczać:

• strefy bezpiecznej pracy (zielone pola)
• obszary ostrzegawcze i niebezpieczne (żółte, czerwone pola)
• typ gazu (np. niebieskie akcenty dla tlenu, czerwone dla acetylenu)

Nie opieraj się wyłącznie na kolorze. Zawsze czytaj opisy na tarczy i dane z tabliczki.

4. Jakie ciśnienie robocze jest bezpieczne?

Bezpieczne ciśnienie robocze wyznacza:

• dokumentacja reduktora
• dokumentacja urządzenia zasilanego gazem
• przepisy i normy dla danego gazu

Manometr tylko informuje o ciśnieniu. Nie zastępuje znajomości dopuszczalnych wartości dla danego systemu.

5. Co zrobić, gdy manometr pokazuje inną wartość niż się spodziewam?

Najpierw:

• sprawdź, czy zawory są odpowiednio otwarte lub zamknięte
• upewnij się, że odczytujesz właściwy manometr (wysokie vs niskie ciśnienie)
• porównaj wskazania z innym, zaufanym manometrem

Jeśli różnice są duże, traktuj manometr jako potencjalnie uszkodzony i wymień go.

6. Czy mogę obrócić obudowę manometru, żeby lepiej widzieć tarczę?

Tylko zgodnie z zaleceniami producenta. Próba „siłowego” obracania manometru złapanego za obudowę może:

• poluzować połączenie gwintowe
• naruszyć uszczelnienie
• uszkodzić mechanizm

Jeśli chcesz zmienić położenie, wyłącz instalację, zredukuj ciśnienie, zdemontuj manometr i zamontuj go ponownie w odpowiednim położeniu.

7. Czy można naprawić manometr po upadku?

W praktyce w warunkach warsztatowych – nie. Manometr to precyzyjne urządzenie. Po poważnym uderzeniu:

• nawet jeśli tarcza wygląda dobrze, mechanizm wewnętrzny mógł się odkształcić
• kalibracja jest wątpliwa

Bezpieczniej i taniej jest wymienić manometr na nowy, niż „ratować” element po upadku.

8. Manometr na reduktorze tlenu jest lekko zaolejony. Co z tym zrobić?

To sytuacja niedopuszczalna. Olej i tlen pod wysokim ciśnieniem to bardzo niebezpieczne połączenie. Taki manometr:

• powinien zostać natychmiast wymieniony
• nie może wrócić do instalacji tlenowej po „przetarciu szmatką”

Do instalacji tlenowych stosuj wyłącznie manometry i elementy przygotowane do pracy z tlenem.

9. Czy mogę używać jednego manometru na kilku reduktorach?

Teoretycznie tak, jeśli parametry się zgadzają, ale w praktyce:

• częste przekręcanie i przekładanie zwiększa ryzyko uszkodzenia gwintu i nieszczelności
• łatwo o pomyłkę gazu

W stanowiskach, które pracują regularnie, lepiej stosować stałe, dedykowane manometry.

10. Jak często trzeba wymieniać manometr?

Nie ma jednej uniwersalnej daty. Częstotliwość zależy od:

• intensywności pracy
• ciśnień roboczych
• warunków środowiskowych

W praktyce:

• w serwisach i zakładach z procedurami BHP manometry poddaje się okresowym przeglądom
• przy pierwszych objawach nieprawidłowych wskazań – manometr należy wymienić

Oryginalne manometry PERUN – pewność dopasowania do reduktora

Manometr to mały element na froncie reduktora, ale od jego jakości zależy:

• czy widzisz prawdziwe ciśnienie w butli lub instalacji
• czy ustawiasz poprawne ciśnienie robocze
• jak szybko wychwycisz problemy w układzie gazowym

Oryginalne manometry PERUN są:

• dopasowane gwintem, zakresem i materiałem do reduktorów PERUN
• projektowane z uwzględnieniem wymogów dla gazów technicznych, tlenu i gazów palnych
• opisane w sposób, który ułatwia wybór: zakres, gaz, ciśnienie robocze, gwint

Aktualną ofertę oryginalnych manometrów i innych części zamiennych znajdziesz w sklepie PERUN: https://sklep.perun.pl/60-czesci-zamienne

Jeśli kompletujesz nowy reduktor, wymieniasz uszkodzony manometr do gazu albo modernizujesz stanowisko spawalnicze, warto sięgnąć po manometr, który został zaprojektowany pod konkretny typ reduktora i konkretne medium. Dzięki temu masz większą kontrolę nad ciśnieniem, a co za tym idzie – nad bezpieczeństwem całej instalacji.

Przeczytaj również:

Jak ustawić palnik do cięcia metalu?

Jaki gaz do spawania nierdzewki?
